    電磁波シールド材

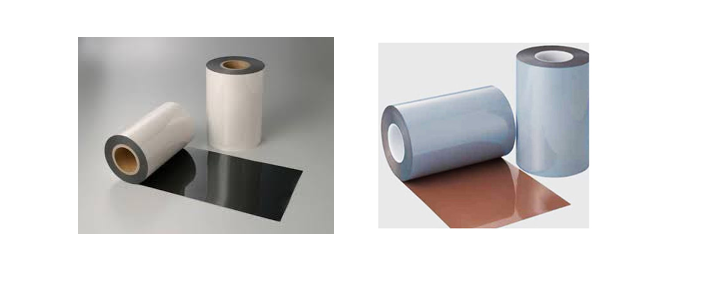

    電磁シールドフィルムは、EMI保護フィルムまたは吸収材とも呼ばれます。 打ち抜き加工後、非粘着性の銅張積層板やカバーフィルムにプレスし、内部回路への電磁干渉を低減または排除します。この材料は、フレキシブル回路基板(FPC)業界で広く使用されています。



    ホットプレスされたシールドフィルムは、高周波信号伝送の完全性要件を満たし、電磁波の干渉を効果的にシールドすることができます。 この製品は、優れた柔軟性、非常に低い挿入損失、非常に高いシールド効果、および安定したインピーダンス制御という特徴を備えています。 FPCフレキシブル回路基板およびリジッドフレックス基板で特に使用されます。

    特徴

    外部干渉の侵入を防ぎ、内部から外部への干渉を防ぎます

    優れた電磁シールド性能(65dB

    耐高温性300℃に優れています

    曲げ抵抗性能(8000〜12500倍)

    電磁シールドフィルムは、軽量、高シールド性能、広いシールド周波数帯域の要件を満たしています

    シールド特性

    高いシールド性能(低い表面抵抗値)とフィルム特性(パンチング加工性、柔軟性、伸縮性、靭性)を使用して、省スペースのモバイル機器、曲面加工が必要なケーブル絶縁材料などに使用されます。さまざまなデジタル機器。

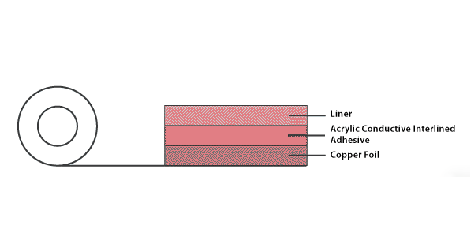

    構造

    FPCフレキシブル回路基板/フレックスハード複合基板の外側の電磁干渉をシールドします。
    タッチパネル、LCMモジュール、高解像度カメラ、バッテリーコンポーネント、携帯電話アンテナなどの高信号伝送コンポーネント。
    携帯電話のアンテナ感度を向上させるために使用され、HDDからの電磁波の放射を防ぐために使用されます。
    シールドとシーリングに使用されます。非常に細い線の同軸ケーブルに使用されます。
    フラットケーブルに使用、カードスキミング対策に使用。
    カーナビゲーションシステム、デジタルカメラ、HD / DVDなどの他のアプリケーション。
